Обратный клапан пружинный Seagull
Корпус : латунь
Уплотнение затвора : резина
Среда : вода, неагрессивные жидкости
Тип присоединения : муфтовый
Способ управления : автоматический
Конструктивные особенности : тарельчатый
Ру, кгс/кв.см : 10
Максимальная температура, °С : 80 |
|
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| Обратный клапан пружинный Seagull |
15 |
43 |
15 |
0,11 |
| Обратный клапан пружинный Seagull |
20 |
50 |
22 |
0,17 |
| Обратный клапан пружинный Seagull |
25 |
55 |
23 |
0,23 |
| Обратный клапан пружинный Seagull |
32 |
58 |
28 |
0,36 |
| Обратный клапан пружинный Seagull |
40 |
68 |
35 |
0,53 |
| Обратный клапан пружинный Seagull |
50 |
76 |
38 |
0,69 |
Обратный клапан поворотный Seagull
Корпус: латунь
Среда: вода, неагрессивные жидкости
Тип присоединения: муфтовый
Способ управления: автоматический
Особенности: обратный, прямоточный
Ру, кгс/кв.см: 10
Максимальная температура, °С: 80 |
|
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| Обратный клапан (затвор) поворотный Seagull |
15 |
47 |
45 |
0,15 |
| Обратный клапан (затвор) поворотный Seagull |
20 |
57 |
55 |
0,21 |
| Обратный клапан (затвор) поворотный Seagull |
25 |
65 |
66 |
0,4 |
| Обратный клапан (затвор) поворотный Seagull |
32 |
70 |
74 |
0,52 |
| Обратный клапан (затвор) поворотный Seagull |
40 |
84 |
85 |
0,7 |
| Обратный клапан (затвор) поворотный Seagull |
50 |
93 |
103 |
1,13 |

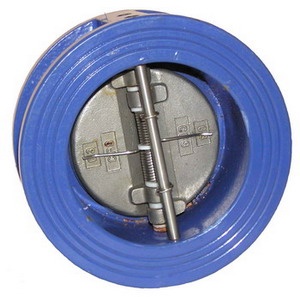

Обратный клапан (затвор) двухдисковый Seagull
Корпус: чугун
Уплотнение затвора: резина
Среда: вода, неагрессивные жидкости
Тип присоединения: межфланцевый
Способ управления: автоматический
Особенности: двухдисковый, подпружиненные лепестки, работаетв любом пространственном положении
Ру, кгс/кв.см: 16
Максимальная температура, °С: 120 |
|
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| Обратный клапан (затвор) двухдисковый Seagull |
50 |
107 |
43 |
1,71 |
| Обратный клапан (затвор) двухдисковый Seagull |
65 |
127 |
46 |
2,36 |
| Обратный клапан (затвор) двухдисковый Seagull |
80 |
142 |
64 |
3,84 |
| Обратный клапан (затвор) двухдисковый Seagull |
100 |
162 |
64 |
4,84 |
| Обратный клапан (затвор) двухдисковый Seagull |
125 |
192 |
70 |
6,65 |
| Обратный клапан (затвор) двухдисковый Seagull |
150 |
218 |
76 |
9,7 |
| Обратный клапан (затвор) двухдисковый Seagull |
200 |
273 |
89 |
16,4 |
| Обратный клапан (затвор) двухдисковый Seagull |
250 |
329 |
114 |
26,8 |
| Обратный клапан (затвор) двухдисковый Seagull |
300 |
384 |
114 |
38,8 |
Обратный клапан (затвор) двухдисковый ЧАЗ /ЗОЧ-16/
Корпус: чугун
Уплотнение затвора: резина
Среда: вода, пар
Тип присоединения: межфланцевый
Способ управления: автоматический
Особенности: двухдисковый, подпружиненные лепестки, работает в любом пространственном положении
Ру, кгс/кв.см: 16
Максимальная температура, ° : 120 |
|
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| Обратный клапан (затвор) двухдисковый ЧАЗ |
50 |
104 |
44 |
1,46 |
| Обратный клапан (затвор) двухдисковый ЧАЗ |
65 |
125 |
48 |
2,23 |
| Обратный клапан (затвор) двухдисковый ЧАЗ |
80 |
140 |
65 |
3,18 |
| Обратный клапан (затвор) двухдисковый ЧАЗ |
100 |
162 |
65 |
4,29 |
| Обратный клапан (затвор) двухдисковый ЧАЗ |
125 |
192 |
70 |
6,38 |
| Обратный клапан (затвор) двухдисковый ЧАЗ |
150 |
218 |
76 |
9,18 |
| Обратный клапан (затвор) двухдисковый ЧАЗ |
200 |
273 |
89 |
14,07 |
| Обратный клапан (затвор) двухдисковый ЧАЗ |
250 |
329 |
114 |
23,5 |
| Обратный клапан (затвор) двухдисковый ЧАЗ |
300 |
384 |
114 |
31,9 |
Клапан 16кч9п
Корпус: чугун
Уплотнение затвора: паронит БР-3
Среда: вода, пар, нефтепродукты
Тип присоединения: фланцевый
Способ управления: автоматический
Особенности: подъёмный
Класс герметичности ГОСТ 9544-2005: Д
Ру, кгс/кв.см: 25
Максимальная температура, °С: 225 |
|
| Наименование |
Dy |
|
Высота, мм |
Масса, кг |
| Клапан 16кч9п |
32 |
180 |
80 |
5,8 |
| Клапан 16кч9п |
40 |
200 |
90 |
8 |
| Клапан 16кч9п |
50 |
230 |
100 |
10 |
| Клапан 16кч9п |
65 |
290 |
140 |
20 |
| Клапан 16кч9п |
80 |
310 |
155 |
25 |

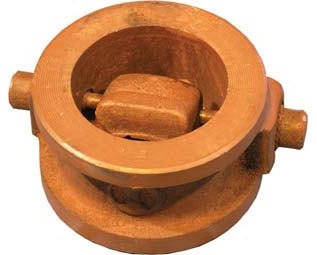

Клапан 19ч21бр
Корпус: чугун
Уплотнение затвора: латунь
Среда: вода, пар
Тип присоединения: межфланцевый
Способ управления: автоматический
Особенности: поворотный
Ру, кгс/кв.см: 16
Максимальная температура, °С: 225 |
|
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| Клапан 19ч21бр |
50 |
105 |
60 |
2,26 |
| Клапан 19ч21бр |
80 |
144 |
70 |
3,94 |
| Клапан 19ч21бр |
100 |
160 |
80 |
5,19 |
| Клапан 19ч21бр |
150 |
212 |
100 |
10,29 |
| Клапан 19ч21бр |
200 |
270 |
140 |
22,9 |
| Клапан 19ч21бр |
250 |
330 |
180 |
34,7 |
19с53нж; 19с53нж2; 19нж53нж; 19нж53нж2; 19нж53нж1; 19нж53нж3
Корпус: Сталь 25Л ,20ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ
Уплотнение затвора: нержавеющая сталь 12Х18Н9ТЛ, 20Х13
Среда: Вода, пар, природный газ и другие жидкие и газообразные среды, нейтральные к материалам деталей
Тип присоединения: фланцевый
Способ управления: автоматический
Ру, кгс/кв.см: 40
Максимальная температура, °С : 50; 450; 600 Назначение - для предотвращения обратного потока рабочей среды |
|
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| Клапан 19с53нж / 19нж53нж |
50 |
230 |
170 |
22 |
| Клапан 19с53нж / 19нж53нж |
80 |
310 |
185 |
32 |
| Клапан 19с53нж / 19нж53нж |
100 |
350 |
215 |
60 |
| Клапан 19с53нж / 19нж53нж |
150 |
480 |
265 |
116 |

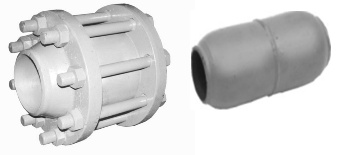

Клапан обратный поворотный с патрубками под приварку 19с38нж
Корпус: Сталь 20
Среда: Вода, пар
Тип присоединения: под приварку
Особенности: может поставляться на обжимных фланцах,что делает клапан фланцевым
Способ управления: автоматический
Ру, кгс/кв.см: 63
Максимальная температура, °С : 425 |
 |
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| Клапан 19с38нж |
50 |
180 |
224 |
7,12 |
| Клапан 19с38нж |
80 |
200 |
235 |
9,75 |
| Клапан 19с38нж |
100 |
230 |
235 |
12,7 |
| Клапан 19с38нж |
150 |
290 |
303 |
24,9 |
| Клапан 19с38нж |
200 |
310 |
333 |
32,36 |

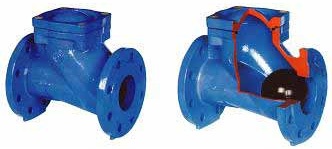

Клапан обратный JAFAR шаровой тип S6516 6526
Корпус: чугун GG22, GGG40Материал шара:гуммированный NBR (EPDM)
Среда: сточные воды, канализация
Тип присоединения: фланцевый
Особенности: Установка на трубопроводев любом положении
Способ управления: автоматический
Ру, кгс/кв.см: 16 (Dy 50-200), 10 (Dy 250-600)
Максимальная температура, °С : 120 |
 |
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| Клапан обратный шаровой тип S65166526 JAFAR |
50 |
200 |
113 |
8,3 |
| Клапан обратный шаровой тип S65166526 JAFAR |
65 |
24 |
126 |
12,3 |
| Клапан обратный шаровой тип S65166526 JAFAR |
80 |
260 |
162 |
16,8 |
| Клапан обратный шаровой тип S65166526 JAFAR |
100 |
300 |
194 |
23 |
| Клапан обратный шаровой тип S65166526 JAFAR |
125 |
350 |
214 |
37,2 |
| Клапан обратный шаровой тип S65166526 JAFAR |
100 |
400 |
260 |
53,1 |
| Клапан обратный шаровой тип S65166526 JAFAR |
150 |
500 |
320 |
98,8 |
| Клапан обратный шаровой тип S65166526 JAFAR |
200 |
600 |
365 |
136 |
| Клапан обратный шаровой тип S65166526 JAFAR |
250 |
700 |
427 |
220 |
| Клапан обратный шаровой тип S65166526 JAFAR |
300 |
800 |
427 |
260 |
| Клапан обратный шаровой тип S65166526 JAFAR |
400 |
900 |
537 |
410 |
| Клапан обратный шаровой тип S65166526 JAFAR |
500 |
1100 |
650 |
720 |
| Клапан обратный шаровой тип S65166526 JAFAR |
501 |
1300 |
800 |
1100 |
Клапан обратнй подъемный фланцевый 16с13нж
Корпус: углеродистая сталь
Среда: Вода, воздух, пар, аммиак, нефть, газ
Тип присоединения: фланцевый
Способ управления: автоматический
Ру, кгс/кв.см: 16 , (40, 63)
Максимальная температура, °С : 425 Назначение: для предотвращения обратногот потока среды |
|
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| Клапан обратнй подъемный фланцевый 16с13нж |
40 |
200 |
|
10,5 |
| Клапан обратнй подъемный фланцевый 16с13нж |
50 |
230 |
|
12,8 |
| Клапан обратнй подъемный фланцевый 16с13нж |
65 |
290 |
|
23,3 |
| Клапан обратнй подъемный фланцевый 16с13нж |
80 |
310 |
|
27,3 |
| Клапан обратнй подъемный фланцевый 16с13нж |
100 |
350 |
|
37,1 |
| Клапан обратнй подъемный фланцевый 16с13нж |
150 |
480 |
|
82,7 |
| Клапан обратнй подъемный фланцевый 16с13нж |
200 |
600 |
|
137,6 |

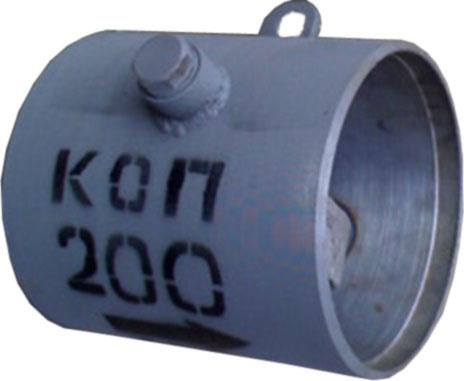

Затвор обратный поворотный с концами под приварку 19с47нж
Корпус: углеродистая сталь
Среда: Вода, пар, нефтепродукты, газ, сильнозагрязненные и умеренновязкие среды
Тип присоединения: под приварку
Ру, кгс/кв.см: 40 (25)
Максимальная температура, °С : 425 Назначение: для предотвращения обратногот потока среды |
|
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| Клапан обратный поворотный 19с47нж |
200 |
160 |
|
28 |
| Клапан обратный поворотный 19с47нж |
300 |
195 |
|
80 |
| Клапан обратный поворотный 19с47нж |
400 |
230 |
|
115 |
| Клапан обратный поворотный 19с47нж |
500 |
300 |
|
130 |
| Клапан обратный поворотный 19с47нж |
600 |
650 |
|
265 |
| Клапан обратный поворотный 19с47нж |
800 |
760 |
|
630 |
| Клапан обратный поворотный 19с47нж |
1000 |
|
|
890 |
Материал корпуса : чугун
Материал уплотнения затвора : резина
Среда : вода, пар
Тип присоединения : межфланцевый
Способ управления : автоматический
Конструктивные особенности : двухдисковый, подпружиненные лепестки обеспечивают работу клапана в любом пространственном положении
Ру, кгс/кв.см : 16
Максимальная температура, °С : 120
Область применения : для установки на трубопроводах холодной, горячей воды |
|
