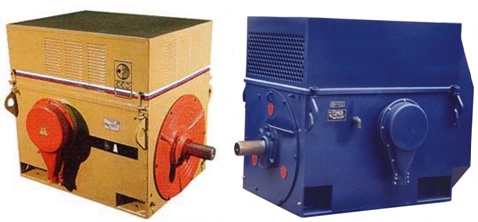

Компания ООО «ПромТехСоюз» реализует высоковольтные электродвигатели 6000 и 10000 Вольт.
Марки электродвигателе ДАЗО4 и А4
Данные двигатели широко используются в различных отраслях промышленности.
В отличии от производимых аналогов, продукция реализуемая нашим предприятием имеет ряд преимуществ, таких как более эффективная система охлаждения, обусловленная большей поверхностью охлаждения на 30%, что в свою очередь снижает перегрев обмотки и увеличивает срок службы. Так же особенностью конструкции является запатентованная Федеральным институтом промышленной собственности, система смазки подшипников. Данному узлу было уделено особенное внимание специалистов, поскольку крупные асинхронные электродвигатели ДАЗО4 и А4 эксплуатируются в тяжелых условиях. Важным условием надежной работы двигателя, является своевременная замена смазки в подшипниковом узле. Зачастую в процессе эксплуатации проблематично или невозможно прервать важный цикл работы агрегата (насосные станции, тягодутьевые машины, дымососы и др.), даже при выявлении неисправности, стука и посторонних шумов в узле. С помощью разработанной системы смазки подшипников, используемой в данных двигателях, становится возможным полностью или частично заменить смазку без остановки электродвигателя, то есть «на ходу». Безусловно данное решение значительно продляет срок службы и увеличивает производительность электродвигателей А4 и ДАЗО.
Электродвигатели как в наличии, так и под изготовление по требуемым параметрам заказчика.
Наши электромашины проходят полную предпродажную проверку с выдачей протокола испытаний, сертификата, паспорта и гарантии.

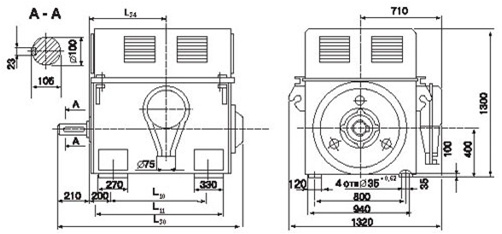

Габаритноустановочные размеры А4-400

Тип двигателя |
Размеры, мм |
Масса, кг |
L10 |
L11 |
L30 |
L34 |
А4-400XK-4У3, Т3 |
900 |
1140 |
1550 |
740 |
1930 |
А4-400X-4У3, Т3 |
900 |
1140 |
1550 |
740 |
2070 |
А4-400У-4У3, Т3 |
1000 |
1240 |
1650 |
840 |
2290 |
А4-400XK-6У3, Т3 |
900 |
1140 |
1550 |
740 |
1960 |
А4-400X-6У3, Т3 |
900 |
1140 |
1550 |
740 |
2110 |
А4-400У-6У3, Т3 |
1000 |
1240 |
1650 |
840 |
2320 |
А4-400X-8У3 |
900 |
1140 |
1550 |
740 |
2080 |
А4-400У-8У3, Т3 |
1000 |
1240 |
1650 |
840 |
2280 |
А4-400X-10У3 |
900 |
1140 |
1550 |
740 |
2050 |
А4-400У-10У3 |
1000 |
1240 |
1650 |
840 |
2250 |

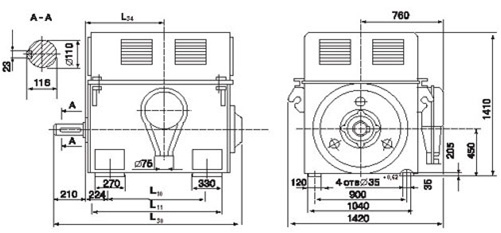

Габаритноустановочные размеры А4-450

Тип двигателя |
Размеры, мм |
Масса, кг |
L10 |
L11 |
L30 |
L34 |
А4-450X-4У3, Т3 |
900 |
1190 |
1600 |
790 |
2580 |
А4-450У-4У3, Т3 |
1000 |
1290 |
1700 |
890 |
2890 |
А4-450Х-6У3, Т3 |
900 |
1190 |
1600 |
790 |
2620 |
А4-450У-6У3, Т3 |
1000 |
1290 |
1700 |
890 |
2940 |
А4-450X-8У3, Т3 |
900 |
1190 |
1600 |
790 |
2540 |
А4-450УК-8У3, Т3 |
1000 |
1290 |
1700 |
890 |
2790 |
А4-450У-8У3, Т3 |
1000 |
1290 |
1700 |
890 |
3070 |
А4-450Х-10У3 |
900 |
1190 |
1600 |
790 |
2450 |
А4-450У-10У3, Т3 |
1000 |
1290 |
1700 |
890 |
2690 |
А4-450Х-12У3 |
900 |
1190 |
1600 |
790 |
2570 |
А4-450У-12У3, Т3 |
1000 |
1290 |
1700 |
890 |
2790 |

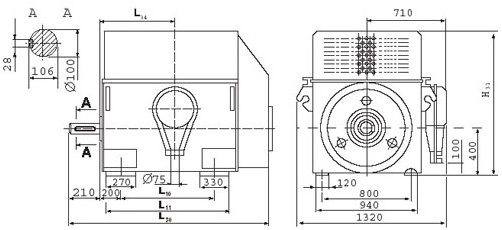

Габаритноустановочные размеры ДАЗО 4-400

Тип двигателя |
Размеры, мм |
Масса, кг |
L10 |
L11 |
L30 |
L34 |
H31 |
ДАЗО4-400XК-4У1, Т2 |
900 |
1140 |
1775 |
740 |
1270 |
2190 |
ДАЗО4-400X-4У1, Т2 |
900 |
1140 |
1775 |
740 |
1270 |
2330 |
ДАЗО4-400У-4У1, Т2 |
1000 |
1240 |
1875 |
840 |
1335 |
2630 |
ДАЗО4-400XК-6У1 |
900 |
1140 |
1775 |
740 |
1270 |
2220 |
ДАЗО4-400X-6У1, Т2 |
900 |
1140 |
1775 |
740 |
1270 |
2380 |
ДАЗО4-400У-6У1 |
1000 |
1240 |
1875 |
840 |
1335 |
2650 |
ДАЗО4-400X-8У1 |
900 |
1140 |
1775 |
740 |
1270 |
2340 |
ДАЗО4-400У-8У1 |
1000 |
1240 |
1875 |
840 |
1335 |
2610 |
ДАЗО4-400У-10У1 |
1000 |
1240 |
1875 |
840 |
1335 |
2590 |

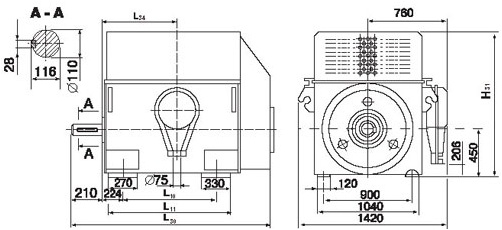

Габаритноустановочные размеры ДАЗО 4-450

Тип двигателя |
Размеры, мм |
Масса, кг |
L10 |
L11 |
L30 |
L34 |
H31 |
ДАЗО4-450X-4У1, Т2 |
900 |
1190 |
1825 |
790 |
1415 |
2900 |
ДАЗО4-450У-4У1, Т2 |
1000 |
1290 |
1925 |
890 |
1480 |
3300 |
ДАЗО4-450Х-6У1, Т2 |
900 |
1190 |
1825 |
790 |
1415 |
2950 |
ДАЗО4-450У-6У1, Т2 |
1000 |
1290 |
1925 |
890 |
1480 |
3350 |
ДАЗО4-450X-8У1, Т2 |
900 |
1190 |
1825 |
790 |
1415 |
2870 |
ДАЗО4-450УК-8У1, Т2 |
1000 |
1290 |
1925 |
890 |
1480 |
3200 |
ДАЗО4-450У-8У1, Т2 |
1000 |
1290 |
1925 |
890 |
1480 |
3470 |
ДАЗО4-450Х-10У1, Т2 |
900 |
1190 |
1825 |
790 |
1415 |
2770 |
ДАЗО4-450У-10У1, Т2 |
1000 |
1290 |
1925 |
890 |
1480 |
3100 |
ДАЗО4-450Х-12У1 |
900 |
1190 |
1825 |
790 |
1415 |
2890 |
ДАЗО4-450Х-12У1 |
1000 |
1290 |
1925 |
890 |
1480 |
3200 |
Техническая характеристика двигателей А4
Тип двигателя |
P, кВт |
частота вращения, об/мин |
KПД % |
Kоэф. Мощности |
Мmin/ Mmax |
max маховый момент GD2, кг.м? |
Масса, кг |
А4-400X-8У3 |
250 |
750 |
93 |
0,81 |
1,9 |
2000 |
2080 |
А4-400У-8У3 |
315 |
750 |
93,4 |
0,82 |
1,9 |
2400 |
2280 |
А4-450X-8У3 |
400 |
750 |
93,8 |
0,82 |
1,9 |
3200 |
2540 |
А4-450УK-8У3 |
500 |
750 |
94,2 |
0,83 |
1,8 |
5200 |
2790 |
А4-450У-8У3 |
630 |
750 |
94,5 |
0,83 |
1,9 |
6000 |
3070 |
А4-400X-10У3 |
200 |
600 |
92 |
0,76 |
1,9 |
2000 |
2050 |
А4-400У-10У3 |
250 |
600 |
92,5 |
0,77 |
1,9 |
3200 |
2250 |
А4-450X-10У3 |
315 |
600 |
93 |
0,82 |
1,9 |
4800 |
2450 |
А4-450У-10У3 |
400 |
600 |
93,4 |
0,82 |
1,8 |
6000 |
2690 |
А4-450X-12У3 |
250 |
500 |
92,2 |
0,76 |
1,8 |
7600 |
2570 |
А4-450У-12У3 |
315 |
500 |
92,7 |
0,77 |
1,8 |
10000 |
2790 |
А4-400ХК-4У3 |
400 |
1500 |
94,3 |
0,87 |
2,3 |
680 |
1930 |
А4-400Х-4У3 |
500 |
1500 |
94,7 |
0,88 |
2,3 |
920 |
2070 |
А4-400У-4У3 |
630 |
1500 |
95,2 |
0,88 |
2,3 |
1120 |
2290 |
А4-450Х-4У3 |
800 |
1500 |
95,2 |
0,88 |
2 |
1200 |
2580 |
А4-450У-4У3 |
1000 |
1500 |
95,5 |
0,89 |
2,1 |
1400 |
2890 |
А4-400ХК-6У3 |
315 |
1000 |
93,6 |
0,85 |
2 |
1200 |
1960 |
А4-400Х-6У3 |
400 |
1000 |
94 |
0,86 |
2 |
1400 |
2110 |
А4-400У-6У3 |
500 |
1000 |
94,4 |
0,86 |
2 |
2400 |
2320 |
А4-450Х-6У3 |
630 |
1000 |
94,7 |
0,86 |
1,9 |
2800 |
2620 |
А4-450У-6У3 |
800 |
1000 |
95 |
0,86 |
1,9 |
3400 |
2940 |
Техническая характеристика двигателей ДАЗО 4
Тип двигателя |
P, кВт |
частота вращения, об/мин |
KПД % |
Kоэф. Мощности |
Мmin/ Mmax |
max маховый момент GD2, кг.м? |
Масса, кг |
ДАЗО 4-400 XK-4У1 |
315 |
1500 |
93,7 |
0,86 |
2,8 |
680 |
2190 |
ДАЗО 4-400 X-4У1 |
400 |
1500 |
94,2 |
0,87 |
2,8 |
920 |
2330 |
ДАЗО 4-400 У-4У1 |
500 |
1500 |
94,8 |
0,87 |
2,8 |
1120 |
2630 |
ДАЗО 4-450 X-4У1 |
630 |
1500 |
94,7 |
0,87 |
2,5 |
1200 |
2900 |
ДАЗО 4-450 У-4У1 |
800 |
1500 |
95 |
0,88 |
2,6 |
1400 |
3300 |
ДАЗО 4-400 XK-4Т2 50/60 |
250 |
1500/1800 |
93,0/92,0 |
0,87/0,87 |
2,7/2,6 |
500/260 |
|
ДАЗО 4-400 XK-4AТ2 50/60
|
250 |
1500/1800 |
93,4/92,4 |
0,90/0,89 |
2,7/2,6 |
600 |
|
ДАЗО 4-400 X-4Т2 6/6,6 кВ |
315 |
1500 |
93,6/93,6 |
0,89/0,86 |
2,6/2,8 |
680 |
|
ДАЗО 4-400 У-4Т2 6/6,6 кВ |
400 |
1500 |
94,2/94,2 |
0,89/0,88 |
2,4/2,8 |
920 |
|
ДАЗО4-450X-4Т2 6/6,6 кВ |
500 |
1500 |
94,0/94,0 |
0,88/087 |
2,6/2,4 |
1000 |
|
ДАЗО 4-450У-4Т2 6/6,6 кВ |
630 |
1500 |
94,7/94,7 |
0,89/0,89 |
2,2/2,6 |
1200 |
|
ДАЗО4-400XK-6У1 |
250 |
1000 |
93,2 |
0,83 |
2,5 |
1200 |
2220 |
ДАЗО 4-400X-6У1 |
315 |
1000 |
93,9 |
0,85 |
2,5 |
1400 |
2380 |
ДАЗО4-400X-6НУ2 380/660 В |
315 |
1000 |
94,5 |
0,87 |
1,9 |
3000 |
2380 |
ДАЗО 4-400У-6У1 |
400 |
1000 |
94,2 |
0,85 |
2,5 |
2400 |
2650 |
ДАЗО4-450X-6У1 |
500 |
1000 |
94,4 |
0,85 |
2,4 |
3000 |
2950 |
ДАЗО4-450У-6У1 |
630 |
1000 |
94,7 |
0,85 |
2,4 |
3600 |
3350 |
ДАЗО4-400X-6Т2 6/6,6 кВ |
250 |
1000 |
93,0/92,8 |
0,86/0,82 |
2,4/2,9 |
1800 |
|
ДАЗО4-450X-6Т2 6/6,6 кВ |
400 |
1000 |
94,2/94,2 |
0,85/0,83 |
2,2/2,7 |
2800 |
|
ДАЗО4-450У-6Т2 6/6,6 кВ |
500 |
1000 |
94,5/94,5 |
0,86/0,83 |
2,4/2,8 |
3400 |
|
ДАЗО4-400X-8У1 |
200 |
750 |
92,5 |
0,77 |
2,3 |
2000 |
2340 |
ДАЗО4-400У-8У1 |
250 |
750 |
93 |
0,79 |
2,4 |
2400 |
2610 |
ДАЗО4-450X-8У1 |
315 |
750 |
93,4 |
0,8 |
2,4 |
3200 |
2870 |
ДАЗО4-450УK-8У1 |
400 |
750 |
93,8 |
0,81 |
2,3 |
5200 |
3200 |
ДАЗО4-450У-8У1 |
500 |
750 |
94,2 |
0,82 |
2,3 |
6000 |
3470 |
ДАЗО4-450X-8Т2 6/6,6 кВ |
250 |
750 |
93,3/93,3 |
0,81/0,78 |
2,4/2,8 |
2400 |
|
ДАЗО4-450УK-8Т2 6/6,6 кВ |
315 |
750 |
93,4/93,2 |
0,83/0,80 |
2,2/2,6 |
5200 |
|
ДАЗО4-450У-8Т2 6/6,6 кВ |
400 |
750 |
93,5/93,3 |
0,81/0,79 |
2,3/2,6 |
5600 |
|
ДАЗО4-400У-10У1 |
200 |
600 |
92 |
0,74 |
2,3 |
3200 |
2590 |
ДАЗО4-450X-10У1 |
250 |
600 |
92,5 |
0,78 |
2,3 |
6000 |
2770 |
ДАЗО4-450У-10У1 |
315 |
600 |
93 |
0,8 |
2,3 |
6000 |
3100 |
ДАЗО4-450X-10Т2 6/6,6 кВ |
200 |
600 |
92,0/92,0 |
0,81/0,77 |
2,3/2,8 |
4000 |
|
ДАЗО4-450У-10Т2 6/6,6 кВ |
250 |
600 |
92,5/92,3 |
0,80/0,76 |
2,3/2,6 |
6000 |
|
ДАЗО4-450X-12У1 |
200 |
500 |
91,7 |
0,75 |
2,3 |
7600 |
2890 |
ДАЗО4-450У-12У1 |
250 |
500 |
92,2 |
0,75 |
2,3 |
10000 |
3200 |
