Предназначается для перекачки бытовых и промышленных сточных жидкостей, соответствующих характеристикам:
- Водородный показатель от 6 рН до 8,5 рН.
- Плотность до 1100 кг/м3,
- Температура до +90°C.
- Кинематической вязкостью не более 1х10-6 м2/с.
Содержание абразивных взвешенных частиц не должно преевышать 1 % от объёма гидросмеси, размером до 5 мм и микротвёрдостью, не более 9000 МПа. В зависимости от проходного сечения проточного канала рабочего колеса. определяется допустимая величина неабразивных частиц.
Для перекачивания сильно загрязненных вод, насосы СД комплектуются колесом открытого типа. Насос СД может иметь исполнения для работы в умеренном или тропическом климате, с уплотнением вала сальниковым или торцовым. Рабочая жидкость подводится по оси агрегата. Отвод жидкости направляется вверх, вправо или влево.

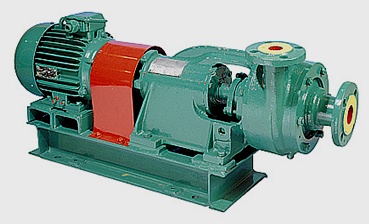

- Насосы СД: насос фекальный центробежный, горизонтального исполнения (рабочее колесо закрытого типа).
- Насосы СДВ: насос фекальный центробежный, вертикального исполнения (рабочее колесо закрытого типа).
Преимущества насоса СДВ в том, что его вертикальное исполнение позволяет установить станцию на поверхность площадью гораздо меньше, в отличии от насосов СД с горизонтальным исполнением.
Фекальные насосы типа СД, СДВ применяются в широких сферах промышленности, городских и коммунальных хозяйствах.

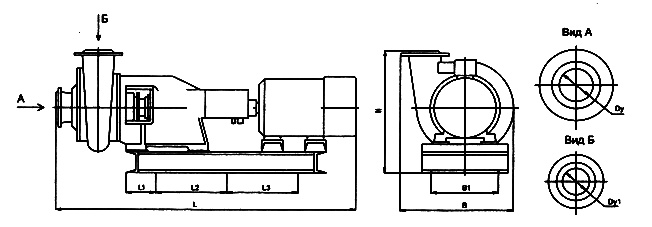

общий чертеж насосного агрегата марки СД (горизонтальный)
Основные технические характеристики насосов типа СД, СДВ, 1СД
Марка
насосного агрегата
|
Параметры насоса |
Параметры двигателя |
Габаритные
размеры
агрегата
(L х В х Н), мм |
Масса
насоса, кг |
Масса
агрегата, кг |
| Подача, м3/ч |
Напор, м |
Частота
вращения,
об/мин |
Мощность,
кВт |
| Насос СД 16/10 |
16 |
10 |
1500 |
1,5 |
980х331х440 |
84 |
98 |
| Насос СД 16/10а |
14 |
8 |
1500 |
1,1 |
980х331х440 |
84 |
98 |
| Насос СД 16/10б |
14 |
8 |
1500 |
1,1 |
980х331х440 |
84 |
98 |
| Насос СД 16/25 |
16 |
25 |
3000 |
4 |
1015х294х410 |
72 |
97 |
| Насос СД1 6/25а |
14 |
20 |
3000 |
3 |
1015х294х410 |
72 |
92 |
| Насос СД 16/25б |
13 |
17 |
3000 |
2,2 |
1015х294х410 |
72 |
87 |
| Насос СД 25/14 |
25 |
14 |
1500 |
3 |
1015х382х480 |
84 |
108 |
| Насос СД 25/14а |
22 |
11 |
1500 |
2,2 |
1015х382х480 |
84 |
103 |
| Насос СД 25/14б |
20 |
9 |
1500 |
1,5 |
1015х382х480 |
84 |
97 |
| Насос СД 32/40 |
32 |
40 |
3000 |
11 |
1180х331х440 |
82 |
140 |
| Насос СД 32/40а |
28 |
33 |
3000 |
7,5 |
1180х331х440 |
82 |
122 |
| Насос СД 32/40б |
25 |
27 |
3000 |
5,5 |
1180х331х440 |
82 |
114 |
| Насос СД 50/10 |
50 |
10 |
1500 |
4 |
1040х420х475 |
75 |
103 |
| Насос СД 50/10а |
45 |
8 |
1500 |
3 |
1040х420х475 |
75 |
98 |
| Насос СД 50/10б |
40 |
7 |
1500 |
2,2 |
1040х420х475 |
75 |
98 |
| Насос СД 50/56 |
50 |
56 |
3000 |
22 |
1315х382х520 |
86 |
210 |
| Насос СД 50/56а |
44 |
46 |
3000 |
18,5 |
1315х382х520 |
86 |
180 |
| Насос СД 50/56б |
40 |
39 |
3000 |
15 |
1315х382х520 |
86 |
162 |
| Насос СД 70/80 |
70 |
80 |
3000 |
30 |
1350х340х562 |
100 |
285 |
| Насос СД 70/80а |
45 |
70 |
3000 |
22 |
1310х340х562 |
100 |
260 |
| Насос СД 70/80б |
35 |
66 |
3000 |
18,5 |
1315х340х562 |
100 |
230 |
| Насос СД 80/18 |
80 |
18 |
1500 |
11 |
1260х457х540 |
139 |
204 |
| Насос СД 80/18а |
70 |
15 |
1500 |
7,5 |
1260х457х540 |
139 |
193 |
| Насос СД 80/18б |
63 |
13 |
1500 |
5,5 |
1260х457х540 |
139 |
187 |
| Насос СДВ 80/18 |
80 |
18 |
1500 |
11 |
780х780х2130 |
225 |
360 |
| Насос СДВ 80/18а |
70 |
15 |
1500 |
7,5 |
780х780х2130 |
225 |
340 |
| Насос СДВ 80/18б |
70 |
15 |
1500 |
7,5 |
780х780х2130 |
225 |
310 |
| Насос СДВ160/45 |
160 |
45 |
1500 |
37 |
1900х600х743 |
- |
960 |
| Насос СДВ160/45а |
144 |
36 |
1500 |
30 |
1900х600х743 |
- |
890 |
| Насос СДВ160/45б |
128 |
30 |
1500 |
20 |
1900х600х743 |
- |
865 |
| Насос СД 80/32 |
80 |
32 |
1500 |
18,5 |
1420х517х600 |
170 |
295 |
| Насос СД 80/32а |
60 |
26 |
1500 |
15 |
1420х517х600 |
170 |
295 |
| Насос СД 80/32б |
62 |
22 |
1500 |
11 |
1420х517х600 |
170 |
255 |
| Насос СД 100/40 |
100 |
40 |
3000 |
30 |
1350х420х515 |
90 |
250 |
| Насос СД 100/40а |
90 |
33 |
3000 |
22 |
1350х420х515 |
90 |
210 |
| Насос СД 100/40б |
80 |
28 |
3000 |
18,5 |
1350х420х515 |
90 |
185 |
| Насос СД 160/10 |
160 |
10 |
1000 |
11 |
1755х618х763 |
360 |
443 |
| Насос СД 160/10а |
160 |
10 |
1000 |
7,5 |
1755х618х763 |
360 |
443 |
| Насос СД 160/10б |
135 |
7 |
1000 |
7,5 |
1755х618х763 |
360 |
424 |
| Насос СД 160/45 |
160 |
45 |
1500 |
37 |
1900х600х743 |
400 |
598 |
| Насос СД 160/45а |
144 |
36 |
1500 |
30 |
1900х600х743 |
400 |
545 |
| Насос СД 160/45б |
128 |
30 |
1500 |
22 |
1900х600х743 |
400 |
525 |
| Насос СД 250/22,5 |
250 |
22 |
1500 |
37 |
1915х616х763 |
360 |
557 |
| Насос СД 250/22,5а |
225 |
18 |
1500 |
30 |
1915х616х763 |
360 |
505 |
| Насос СД 250/22,5б |
206 |
16 |
1500 |
22 |
1915х616х763 |
360 |
485 |
| Насос СД 400/80 |
400 |
80 |
1500 |
200 |
- |
- |
- |
| Насос СД 400/80а |
380 |
64 |
1500 |
160 |
- |
- |
- |
| Насос СД 400/80б |
160 |
50 |
1500 |
110 |
- |
- |
- |
| Насос СД 450/22,5 |
450 |
22 |
1000 |
75 |
2360х858х962 |
520 |
770 |
| Насос СД 450/22,5а |
400 |
19 |
1000 |
55 |
2360х858х962 |
520 |
735 |
| Насос СД 450/22,5б |
360 |
16 |
1000 |
45 |
2360х858х962 |
520 |
700 |
| Насос СД 450/56 |
450 |
56 |
1500 |
132 |
2280х777х922 |
755 |
1755 |
| Насос СД 450/56а |
410 |
46 |
1500 |
110 |
2280х777х922 |
755 |
1705 |
| Насос СД 450/56б |
370 |
39 |
1500 |
90 |
2280х777х922 |
755 |
1455 |
| Насос СД 800/32 |
800 |
32 |
1000 |
160 |
2745х1064х1086 |
920 |
2425 |
| Насос СД 800/32а |
720 |
27 |
1000 |
132 |
2745х1064х1086 |
920 |
2155 |
| Насос СД 800/32б |
580 |
22 |
1000 |
110 |
2745х1064х1086 |
920 |
1930 |
| Насос 1СД 2400/75 |
2400 |
75 |
750 |
800 |
- |
- |
- |
| Насос 1СД 2400/75а |
2180 |
63 |
750 |
630 |
- |
- |
- |
| Насос 1СД 2400/75б |
2000 |
53 |
750 |
500 |
- |
- |
- |

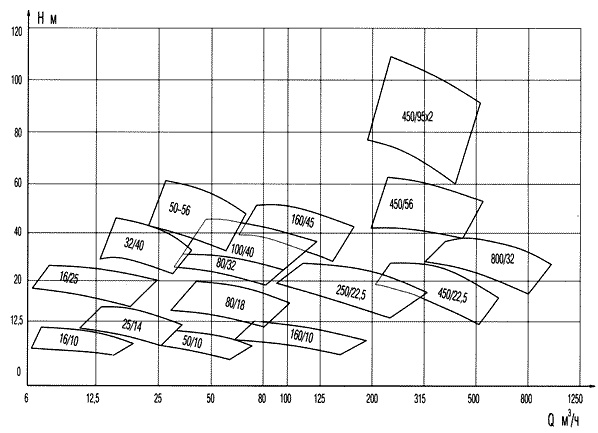

Водонапорные характеристики фекальных насосов типа СД
