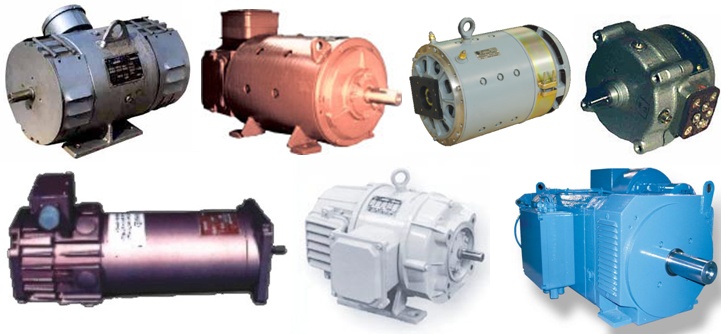

Двигатели серии П относятся к классу электродвигателей постоянного тока и являются аналогами устройств серий 2П, 4П, 5П и д.р. Применяются при создании регулируемых электроприводов, с высокими эксплуатационными и динамическими характеристиками. Данные устройства используются в красильно-отделочных, бумагоделательных, подъемно-транспортных машинах, буровых станках, и в других случаях необходимости обеспечения длительной эксплуатации агрегата в номинальном рабочем режиме S1.
Частоту вращения электродвигателей серии П можно регулировать в диапазоне 1:5 и 1:1000 при условии тиристого регулирования напряжения в сети якоря. Существует несколько конструктивных решении электродвигателей данной серии. Электродвигатели обдуваемого, а также закрытого исполнений (степень защиты IP44, мощность до 10 кВт) могут быть изготовлены с запрессованным в алюминиевый или чугунный корпус шихтованным магнитопроводом статора. Способ охлаждения: IC0141 – поверхностное охлаждение вентилятором, IC0041 – искусственная вентиляция не предусмотрена.
Если электродвигатель имеет прямоугольный в сечении пакет статора, то он исполняется без корпуса. Охлаждение по способу IC06 или IC05.
При эксплуатации данной серии электродвигателей следует учитывать, что они рассчитаны исключительно на работу в закрытых помещениях. Особое внимание следует уделять окружающему пространству, оно не должно содержать токопроводящую пыль и другие
Техническая характеристика электродвигателей постоянного тока
Типы электродвигателей |
Мощность кВт |
Напряжение якоря В |
Номинальная частота вращения об/мин. / макс. частота вращения об/мин. |
Серия П |
П-12М |
0,44 |
220 смешан |
1500/3000 |
П-22 |
0,3 |
110 смешан |
750 |
П-22М |
0,95 |
220 смешан |
1500/2000 |
П-22 |
1 |
220 смешан |
1500 |
П-22 |
1,5 |
110 смешан |
2200 |
П-31 |
3,2 |
220 |
3000 |
П-31М |
3 |
220 смешан |
3000/3500 |
П-32УХЛ4 |
2,2 |
220 смешан |
1500/3000 |
П-32У4 торцев. |
4,5 |
220 смешан |
3000 |
П-32 |
1 |
220 смешан |
1000 |
П-41УХЛ4 |
1 |
110 смешан |
750 |
П-41 |
1,5 |
220 смешан |
1000 |
П-41 |
2,7 |
220 смешан |
1000 |
П-41УХЛ4 |
2,7 |
230 |
1500 |
П-41 |
3,2 |
220 смеш |
1500 |
П-41 |
4,2 |
64 парал |
2200 |
П-42М |
1,5 |
110 смешан |
1500 |
П-42 |
3,8 |
230 смешан |
1500 |
П-42У4 |
7,4 |
220 смешан |
2850 |
П2-800-174-8 |
1000 |
600 |
315/650 |
П2П-500-144-8 |
630 |
600 |
750 |
ПСЧ-50-К |
60 |
|
3000 |
ПМ-81ОМ-5 |
31 |
220 |
1500 |
ПМС1У4 |
0,7 |
220 смешан |
3000 |
ПБ-52 |
1,2 |
220 смешан |
1000 |
ПБ-52 |
1,5 |
|
1000 |
ПБ-61 |
3,2 |
220 смешан |
1500/2000 |
ПБ-72 |
6 |
220 смеш |
1500 |
ПБ-2П160МГУХЛ |
5,6 |
220 |
3000 |
ПБВ-100М с тах.ген |
7,16 Ват |
52 |
1000 |
ПБВ-112S с тах.ген |
14 Ват |
44 |
750 |
ПБВ-112М с тах.ген |
17,5 Ват |
47 |
500 |
ПБВ132МУ3 |
35 Ват |
53 |
600 |
ПБС-33 |
1,6 |
220 |
1500 |
ПБСТ53М |
3,3 |
220 |
1000/3000 |
ПБСТ53М |
4,8 |
220 |
1500/3600 |
П-42 |
2,2 |
220 смешан |
1000 |
П-52 |
8 |
220 смешан |
1500 |
П-52 |
14 |
230 смешан |
2850 |
П-52 |
4,5 |
220 смешан |
1000/3000 |
П-52 |
6,5 |
110 смешан |
1500 |
П-61 |
9 |
230 смешан |
1450 |
П-61 |
3,2 |
220 смешан |
1500/2000 |
П-61М |
10,5 |
115 смешан |
1450 |
П-62У4 |
25 |
220 смешан |
3000 |
П-62 |
8 |
220 смешан |
1000 |
П-71-94 |
19 |
220 |
1500 |
П-72 |
25 |
220 смеш |
1500/2250 |
П-81 |
32 |
440 незав |
1500 |
П-92 |
75 |
220 незав |
1500 |
ПН-85 |
7,5 |
220 |
880 |
ППН225МУ4 |
21 |
230 |
1500 |
ППН225МУ4 |
30 |
|
1500 |
Серия 2П |
2ПН 90М |
0,37 |
220 |
1500/4300 |
2ПН 90М |
1 |
220 |
3000/4000 |
2ПН 90L |
1,3 |
220 |
3150/4000 |
2ПН 100L |
1,1 |
220 |
1500/4300 |
2ПН 132МУХЛ4 |
4 |
110 |
1500/4000 |
2ПН 160 |
4,5 |
220 |
1000/3000 |
2ПН 160LУХЛ4 |
24 |
440 |
3150 |
2ПН 160LУХЛ4 |
6,3 |
440 |
1060/1500 |
2ПН 160МУХЛ4 |
7,5 |
220 |
1500/4000 |
2ПН 180М |
5,6 |
220 |
750/2500 |
2ПН 200МГ |
22 |
220 |
1500/3700 |
2ПН 225МГО4 |
20 |
220 |
1500 |
2ПН 225SУХЛ4 |
22 |
220 |
1000 |
2ПН 225МУ4 |
30 |
230 |
1500 |
2ПН 250М |
15 |
220 |
1500 |
2ПН 250М |
55 |
220 |
1500/2800 |
2ПНГ 250 |
71 |
230 |
1500 |
2ПН315МУХЛ4 |
160 |
220 |
1500/2400 |
2ПН315LГ |
200 |
440 |
1500 |
2ПН315LГ |
55 |
440 |
630 |
2ПБВ 100МУХЛ4 |
7,5 |
117 |
2500 |
2ПБ90М |
0,28 |
220 |
1500/3000 |
2ПБ90М |
0,4 |
220 |
2200/4000 |
2ПБ112LГ |
2 |
110 |
3150/4000 |
2ПБ112МГ |
1,1 |
220 |
2200/4000 |
2ПБВ-112LTE |
2,2 |
220 |
2000 |
2ПБ-132М |
2,24 |
220 |
1600/4000 |
2ПБ-160L4 |
5,3 |
220 |
1500/4000 |
2ПБ 160МУХЛ4 |
4,2 |
440 |
1600/1700 |
2ПБ 160LГУХЛ4 |
7,5 |
220 |
2240/4000 |
2ПБ 160LГУХЛ4 |
6 |
220 |
2120/4000 |
2ПБ 180МГУХЛ4 |
3,4 |
220 |
800/2500 |
2ПБ180МГУХЛ4 |
9,5 |
220 |
2200/3500 |
2ПБ 180LГ |
11 |
220 |
2200/3500 |
2ПБ 200L |
11 |
220 |
1500 |
2ПБ200LГ |
11 |
440 |
1500/3500 |
2ПБ 225 |
3,55 |
220 |
500/1500 |
2ПБ 225LУХЛ4 |
11,8 |
220 |
1500 |
2ПБ 250МУХЛ4 |
6 |
220 |
1500 |
2ПФ 132 |
2,4 |
220 |
1600/4000 |
2ПФ 132МГУХЛ4 |
6 |
220 |
2360/4000 |
2ПФ160LУХЛ4 |
11 |
440 |
1500/2000 |
2ПФ160LГ |
18,5 |
440 |
3150/2500 |
2ПФ250LГУХЛ4 |
30 |
440 |
750/2200 |
2ПФ280МПГУХЛ4 |
75 |
440 |
1180/2250 |
2ПФ315LГ |
200 |
440 |
1500 |
Серия 4ПБ |
4ПБ 80АГУХЛ4 |
0,55 |
110 |
3000 |
4ПБ 100 |
0,75 |
110 |
1500/3900 |
4ПБ 100LУХЛ4 |
1,3 |
220 |
2200/4000 |
4ПБМ112LO4 |
1,32 |
220 |
1500/4000 |
4ПБМ 112МО4 |
1,4 |
220 |
2300/4000 |
4ПБМ 132МГО4 |
5 |
220 |
3150/4000 |
4ПБМ 132 |
5,6 |
220 |
3070/4000 |
4ПБМ 132МО4 |
5 |
220 |
3150/4000 |
4ПБМ 132МГО4 |
2,5 |
220 |
1600/4000 |
4ПБМ160МТО4 |
3 |
440 |
1030/2500 |
4ПБМ 160LГО4 |
2,8 |
220 |
750/2500 |
4ПБМ 160МГО4 |
6,5 |
220 |
2240/400 |
4ПБМ-160LO4 |
5,8 |
440 |
1600/3750 |
4ПБМ 180МО4 |
5 |
220 |
1000/3000 |
4ПБМ 180 |
8,5 |
440 |
1600/3700 |
4ПБ 180 МГО4 |
12,2 |
440 |
3150/3700 |
Серия 4ПНМ |
4ПО 80В1 |
1,1 |
220 |
3000 |
4ПО 80А20 |
0,75 |
220 |
3000 |
4ПНМ 112LО4 |
2,5 |
220 |
1500/4000 |
4ПНМ 132МО4 |
4 |
440 |
1500/4000 |
4ПНМ 132 LО4 |
8,5 |
440 |
2240/4000 |
4ПН 160SВ4 |
30 |
440 |
1450/4000 |
4ПНМ 160МО4 |
7,5 |
110 |
1400/4000 |
4ПНМ 180МО4 |
15 |
440 |
1500/3700 |
4ПНМ 180МО4 |
25 |
220 |
2240/3700 |
4ПН 225М |
20 |
220 |
750/2500 |
4ПНГ 250МУХЛ4 |
71 |
230 |
1500 |
4ПНС 250МУХЛ4 |
45 |
220 |
|
4ПН 280SГ |
110 |
440 |
1500 |
4ПН 280МГ |
85 |
440 |
1000 |
4ПФМ225М |
37 |
440 |
1060/3000 |
4ПФМ 280LУХЛ4 |
90 |
440 |
1180/2600 |
4ПФМ 280LУХЛ4 |
200 |
440 |
1700/2000 |
4П 450-18-800У3 |
560 |
440 |
1500 |
Электродвигатели с самовентиляцией серии 6П |
6ПН200S |
13 |
220 |
1120/3000 |
6ПН200S |
22 |
220 |
1600/3500 |
6ПН200М |
30 |
440 |
1600/3500 |
6ПН200М |
75 |
220 |
3150/3500 |
6ПН225S |
37 |
220 |
1500/3000 |
6ПН225S |
22 |
220 |
1000/2500 |
6ПН225S |
15 |
220 |
750/2500 |
6ПН225S |
12,5 |
220 |
600/2100 |
6ПН225S |
8,5 |
220 |
500/1800 |
6ПН225S |
37 |
440 |
1500/1850 |
6ПН225S |
22 |
440 |
1000/ – |
6ПН225М |
48 |
220 |
1500/3000 |
6ПН225М |
32 |
220 |
1060/2500 |
6ПН225М |
20 |
220 |
750/2500 |
6ПН225М |
32 |
440 |
1060/2250 |
6ПН250S |
60 |
220 |
1500/2800 |
6ПН250S |
38 |
220 |
1060/2500 |
6ПН250S |
14 |
220 |
530/1500 |
6ПН250S |
50 |
440 |
1500/1800 |
6ПН250М |
80 |
220 |
1500/2800 |
6ПН250М |
71 |
440 |
1500/2800 |
6ПН250М |
48 |
440 |
1000/1500 |
6ПН280S |
106 |
220 |
1500/2600 |
6ПН280S |
68 |
220 |
1000/2850 |
6ПН280S |
45 |
220 |
750/2000 |
6ПН280М |
123 |
440 |
1500/1900 |
Электродвигатели с независимой вентиляцией серии 6П |
6ПН200S |
22 |
220 |
1600/3500 |
6ПН200S |
22 |
440 |
1600/3500 |
6ПН200М |
30 |
220 |
1500/3500 |
6ПН200М |
30 |
440 |
1000/3000 |
6ПН225S |
45 |
220 |
1500/3000 |
6ПН225S |
40 |
440 |
1500/2700 |
6ПН225S |
26,5 |
440 |
1000/1250 |
6ПН225М |
55 |
220 |
1500/3000 |
6ПН225М |
37 |
220 |
1050/3000 |
6ПН225М |
37 |
440 |
1060/2250 |
6ПН250S |
67 |
220 |
1500/2800 |
6ПН250S |
56 |
440 |
1500/1800 |
6ПН250S |
45 |
440 |
1050/2250 |
6ПН250М |
80 |
220 |
1500/2800 |
6ПН250М |
80 |
440 |
1500/2800 |
6ПН250М |
55 |
440 |
1000/1500 |
6ПФМ280S |
125 |
220 |
1500/2400 |
6ПФМ280S |
120 |
440 |
1500/2100 |
6ПФМ280S |
90 |
440 |
1180/2600 |
6ПФМ280S |
145 |
440 |
1500/1900 |
6ПФМ280S |
100 |
440 |
1000/2400 |
6ПФМ280М |
145 |
440 |
1500/1900 |
6ПФМ280М |
100 |
440 |
1000/2400 |
6ПФМ280L |
122 |
220 |
1000/2000 |
6ПФМ280L |
200 |
440 |
1700/2000 |
6ПФМ280L |
118 |
440 |
1000/2000 |
Серия Д |
ДПК-1 |
0,12 |
|
600 |
ДПМ-42ОМ1 |
35 |
|
980 |
ДПМ-52 |
49 |
220 |
970 |
ДПМ-21ОМ1 |
4,5 |
220 |
1050 |
Д-12У2 |
2,5 |
220 |
1180 |
ДС 3.6/8/10для кара |
3,6 |
80 |
1000 |
ДСТ 180-6 |
20 |
134ст/32рот |
1300/6000 |
ПБСТ-62М |
7,2 |
220 |
1500/3600 |
ПБСТ-63М |
11 |
220 |
2200/3600 |
47МВН 3СР |
0,047 |
120 |
750/1500 |
Серия МТ, PT, LSK
|
МТ-4 |
1,5 |
31 |
1200 |
РТ-14А |
3 |
40 |
1700 |
РТ-14К |
3,2 |
40 |
1250 |
LSK-132 |
1,9 |
|
1650 |
LSK-132 |
2,9 |
|
1500 |
LSK-132 |
3,3 |
|
1500 |
Э110\245у3 |
0,25 |
110 |
3600 |
АВ-12У2 |
2,5 |
220 |
1160/3600 |
Генераторы |
ЕСС 5-81-4 |
25 |
400 |
1500 |
ЕСС 5-82-4 |
30 |
400 |
1500 |
ЕСС 5-91-4 |
62,5 |
400 |
1000 |
ЕСС 5 -92-4 |
75 |
400 |
1500 |
ПЭМ141-4К-2У2 |
280 |
630 |
1000 |
СГ 85/45-12 |
394 |
400 |
500 |
ГПС 2000-1000У3 |
|
900/3190/1000 |
|
