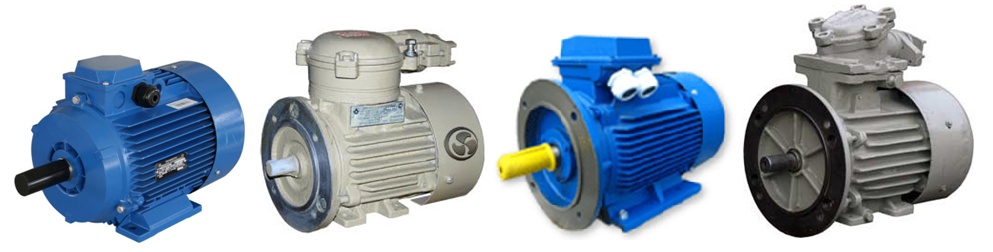

двигатели аир

Общепромышленные унифицированные асинхронные электдвигатели АИР трехфазного типа представлены в разнообразных модификациях, максимальной мощностью до 315 кВт. с высотой оси вращения 50 – 355 мм и частотой вращения 585, 750, 1000, 1500, 3000 об/мин.

Группы исполнения электродвигателей АИР:

  • по условиям окружающей среды (тропическое, химически стойкое, для сельского хозяйства);
  • по точности установочных размеров (высокой и повышенной точности);
  • с дополнительными устройствами (с фазным ротором, со встроенным электромагнитным тормозом), с повышенным
  • пусковым моментом, с повышенным скольжением, многоскоростные, узкоспециальные (для судовых механизмов,
  • для привода моноблочных насосов, рудничное исполнение, для привода без сальниковых компрессоров и др.).

Расшифровка маркировки электродвигателей АИР

  1. А - асинхронный
  2. И - унифицированная серия (И - Интерэлектро);
  3. Х - Привязка мощностей к установочно-присоединительным размерам (Р - по РС 3031 -71, С - по CENELEK док. 28/64);
  4. Х - Р - с повышенным пусковым моментом, - С - с повышенным скольжением;
  5. XXX - габарит, мм;
  6. Х - установочный размер по длине станины (S,M,L);
  7. Х - длина сердечника статора (А или В, отсутствие буквы- означает только одну длину сердечника - первую);
  8. Х - число полюсов: 2, 4, 6, 8;
  9. X - дополнительные буквы для модификаций электродвигателя (Б - со встроенной температурной защитой);
  10. П - с повышенной точностью по установочным размерам;
  11. Х2 - химически стойкие;
    С - сельскохозяйственные);
  12. XX - климатическое исполнение электродвигателя (У, Т, ХЛ) и категория размещения (1, 2, 3, 4, 5).

Условия эксплуатации:

При температуре окружающей среды от - 40°С до + 40°С.

Относительная влажность воздуха при температуре плюс 25°С - до 98% для исполнения У2, У1.

Запыленность воздуха для электрдвигателей со степенью защиты 1Р44 не более 10 мг/м3, 1Р23 не более 2 мг/м3.

Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях,

  • разрушающих металл и изоляцию (кроме химически стойкого исполнения).
    Уровень звука на расстоянии 1 м от корпуса электродвигателя основного исполнения на холостом ходу составляет в среднем от 51 до 85 дБА
  • в зависимости от габарита и частоты вращения.

Конструктивное исполнение:
Электродвигатели АИР изготавливаются в двух вариантах исполнения:

  • в алюминиевом (чугунные щиты, алюминиевая станина)
  • в чугунном (и щиты, и станина – из чугуна).

Конструкция и способ монтажа (по ГОСТ 2479-79).
Структура условного обозначения:

    • X - Латинские буквы IМ или М
    • X - Конструктивное исполнение (одна цифра)
    • XX - Способ монтажа (две цифры)
    • X - Исполнение конца вала (одна цифра)

По способу монтажа производство двигателей АИР происходит в исполнении (1-я цифра):

        • IМ1 - на лапах с подшипниковыми щитами;
        • IМ2 - на лапах с подшипниковыми щитами и фланцем со стороны привода;
        • IМЗ - без лап с подшипниковыми щитами и фланцем со стороны привода.

Условные обозначения концов вала (4-я цифра):

        • 1 - с одним цилиндрическим концом вала;
        • 2- c двумя цилиндрическими концами вала.

Типы двигателей АИР: 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 355

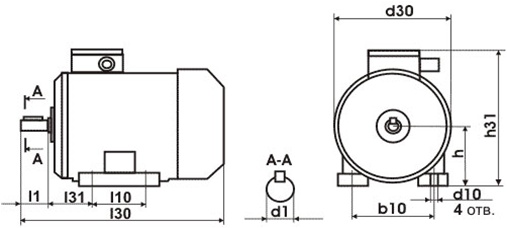

Габаритный чертеж электродвигателя серии АИР исп. 1081

двигатель аир. рис. 2

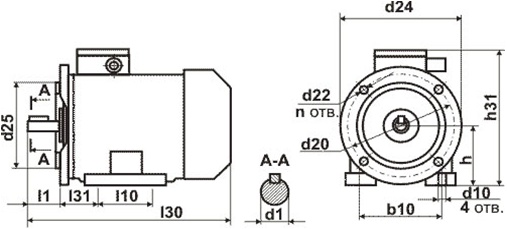

Габаритный чертеж электродвигателя серии АИР исп. 2081

двигатель аир. рис. 3

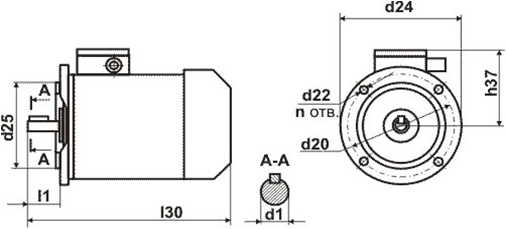

Габаритный чертеж электродвигателя серии АИР исп. 3081

air 4

___Тип
двигателя		 _Число
полюсов		 _____Габаритные ______размеры ________(мм) _______________Установочные и присоединительные размеры (мм)
l30 l33 h31 d24 l1 l2 l10 l31 d1 d2 d10 d20 d22 d25 h1 h2 h5 h6 h10 h
АИР50 2; 4 178 200 130 120 20 20 63 32 9 9 5,8 100 7 80 2 2 10,02 10 6 50
АИР56 2; 4 203 230 141 140 23 23 71 36 11 11 5,8 115 10 95 4 4 12,5 12,5 7 56
АИР63 2; 4; 6 227 261 154 160 30 30 80 40 14 14 7 130 10 110 5 5 16 16 7 63
АИР71 2; 4; 6; 8 272,5 316,5 188 200 40 40 90 45 19 19 7 165 12 130 6 6 21,5 21,5 8 71
АИР80А 2; 4; 6; 8 296,5 350 204,5 200 50 50 100 50 22 22 10 165 12 130 6 6 24,5 24,5 9 80
АИР80В 2; 4; 6; 8 320,5 374 204,5 200 50 50 100 50 22 22 10 165 12 130 6 6 24,5 24,5 9 80
АИР90L 2; 4; 6; 8 337 390 205 250 50 50 125 56 24 24 10 215 15 180 7 7 27 27 10 90
АИР100S 2; 4 360 424 247 250 60 60 112 63 28 28 12 215 15 180 7 7 31 31 12 100
АИР100L 2; 4; 6; 8 391 455 247 250 60 60 140 63 28 28 12 215 15 180 7 7 31 31 12 100
АИР112M 2; 4; 6; 8 435 520 285 300 80 80 140 70 32 32 12 265 15 230 8 8 35 35 14 112
АИР132S 4; 6; 8 460 548 325 350 80 80 140 89 38 38 12 300 19 250 8 8 41 41 16 132
АИР132M 2; 4; 6; 8 498 584 325 350 110 110 178 89 38 38 12 300 19 250 8 8 41 41 16 132
АИР160S 2 630 750 385 350 110 110 178 108 42 42 15 300 19 250 8 8 45 45 18 160
4; 6; 8 630 750 385 350 110 110 178 108 48 42 15 300 19 250 9 8 51,5 45 18 160
АИР160М 2 660 780 385 350 110 110 210 108 42 42 15 300 19 250 8 8 45 45 18 160
4; 6; 8 660 780 385 350 110 110 210 108 48 42 15 300 19 250 9 8 51,5 45 18 160
АИР180S 2 630 744 440 400 110 110 203 121 48 48 15 350 19 300 9 9 52 51,5 20 180
4 630 744 440 400 110 110 203 121 55 48 15 350 19 300 10 9 59 51,5 20 180
АИР180M 2 680 794 440 400 110 110 241 121 48 48 15 350 19 300 9 9 52 51,5 20 180
4; 6; 8 680 794 440 400 110 110 241 121 55 48 15 350 19 300 10 9 59 51,5 20 180
АИР200M 2 735 846 485 450 110 110 267 133 55 55 19 400 19 350 10 10 59 59 25 200
4; 6; 8 765 876 485 450 140 110 267 133 80 55 19 400 19 350 11 10 64 59 25 200
АИР200L 2 785 892 485 450 110 110 305 133 55 55 19 400 19 350 10 10 59 59 25 200
4; 6; 8 815 922 485 450 140 110 305 133 60 55 19 400 19 350 11 10 64 59 25 200
АИР225M 2 835 952 535 550 110 140 311 149 55 60 19 500 19 450 10 10 59 59 30 225
4 865 1012 535 550 140 140 311 149 65 60 19 500 19 450 10 10 59 64 30 225
6; 8 820 967 535 550 110 140 311 149 65 60 19 500 19 450 11 11 69 64 30 225
АИР250S 2 880 1022 590 550 140 140 311 168 65 65 24 500 19 450 11 11 69 69 30 250
4; 6; 8 880 1022 590 550 140 140 311 168 75 70 24 500 19 450 12 12 80 74,5 30 250
АИР250М 2 905 1047 590 550 140 140 349 168 65 65 24 500 19 450 11 11 69 69 30 250
4; 6; 8 905 1047 590 550 140 140 349 168 75 70 24 500 19 450 12 12 80 74,5 30 250
АИР280М 2 1080 1360 660 660 140 140 419 190 70 70 24 600 24 550 14 - 85 - 30 280
4 1180 1350 660 660 170 170 419 190 80 80 24 600 24 550 14 - 85 - 30 280
6,8 1110 1350 660 660 170 170 419 190 80 80 24 600 24 550 14 - 85 - 30 280
АИР280S 2 1080 1320 660 660 140 140 368 190 70 70 24 600 24 550 14 - 85 - 30 280
4,6,8 1110 1350 660 660 170 170 368 190 80 80 24 600 24 550 14 - 85 - 30 280
АИР315М 2 1260 1530 765 660 140 140 457 216 75 75 28 600 24 550 14 11 95 69,5 30 315
4 1290 1530 765 660 170 170 457 216 90 90 28 600 24 550 14 11 95 69,5 30 315
6,8,10 1290 1530 765 660 170 170 457 216 90 90 28 600 24 550 14 11 95 69,5 30 315
АИР315S 2 1160 1460 765 660 140 140 406 216 75 75 28 600 24 550 14 11 95 69,5 30 315
4 1290 1460 765 660 170 170 406 216 90 90 28 600 24 550 14 11 95 69,5 30 315
6,8,10 1190 1460 765 660 170 170 406 216 90 90 28 600 24 550 14 11 95 69,5 30 315
АИР355М 4,6,8 1450 1625 855 800 210 210 560 254 100 100 28 740 24 680 16 12 106 80 30 355
10,12 1450 1625 855 800 210 210 560 254 100 100 28 740 24 680 16 12 106 80 30 355
АИР355S 4,6,8 1400 1595 855 800 210 210 500 254 100 100 28 740 24 680 16 12 106 80 30 355
10,12 1400 1595 855 800 210 210 500 254 100 100 28 740 24 680 16 12 106 80 30 355



Технические характеристики электродвигателей серии АИР

Тип двигателя
 P, кВт частота вращения, об/мин Масса
(кг)
(IM1081)		 Ток
статора
(А)		 KПД
(%)		 Kоэф.
Мощности		 Iпуск./
Iном.
АИР50А2 0,09 3000 2,5/2,52 0,3 60 0,75 4,5
АИР50В2 0,12 3000 2,8/2,82 0,39 63 0,75 5
АИР50А4 0,06 1500 2,6/2,62 0,27 53 0,63 4,5
АИР50В4 0,09 1500 3,0/302 0,37 57 0,65 4,5
АИР56А2 0,18 3000 3,4/3,61 0,52 68 0,78 5
АИР56В2 0,25 3000 3,9/3,92 0,52 68 0.698 5
АИР56А4 0,12 1500 3,4/3,56 0,44 63 0,66 5
АИР56В4 0,18 1500 3,9/3,92 0,65 64 0,68 5
АИР63А2 0,37 3000 4,7/4,92 0,91 72 0,86 5
АИР63В2 0,55 3000 5,5/5,72 1,31 75 0,85 5
АИР63А4 0,25 1500 4,7/5,02 0,83 68 0,67 5
АИР63В4 0,37 1500 5,6/5,02 1,18 68 0,7 5
АИР63А6 0,18 1000 4,6/4,7 0,79 56 0,62 4
АИР63В6 0,25 1000 5,4/5/5 1,04 59 0,62 4
АИР71А2 0,75 3000 8,6/8,7 1,75 78,5 0,89 6
АИР71В2 1,1 3000 9,3/9,4 2,55 79 0,83 6
АИР71А4 0,55 1500 8,1/8,7 1,61 71 0,73 5
АИР71В4 0,75 1500 9,4/9,5 1,9 75 0,8 5
АИР71А6 0,37 1000 8,4/8,3 1,31 65 0,66 4,6
АИР71В6 0,55 1000 9,9/10,0 1,74 68,5 0,7 4,6
АИР71В8 0,25 750 8,8/8,9 1,04 61 0,65 4
АИР80А2 1,5 3000 12,4/12,5 3,3 81 0,85 7
АИР80В2 2,2 3000 15,0/15, 4,6 83 0,87 7
АИР80А4 1,1 1500 11,9/12,0 2,75 75 0,81 5,5
АИР80В4 1,5 1500 13/13,9 3,52 78 0,83 5,5
АИР80А6 0,75 1000 11,6/12 2,26 70 0,72 4,5
АИР80В6 1,1 1000 15,3/13,9 3,05 74 0,74 4,5
АИР80А8 0,37 750 12,1/12,0 1,5 60 0,61 4
АИР80В8 0,55 750 13,0/13.9 2,1 64 0,63 4
АИР90L2 3 3000 12,4/12,5 6,1 84,5 0,88 7
АИР90L4 2,2 1500 15,0/15,1 5 81 0,83 6,5
АИР90L6 1,5 1000 11,9/12,0 4,1 76 0,72 6
АИР90LA8 0,75 750 13/13,9 2,1 75 0,73 4
АИР90LB8 1,1 750 11,6/12 3 77 0,72 3,5
АИР100S2 4 3000 26,0/26,2 7,9 87 0,88 7,5
АИР100L2 5,5 3000 31,5 10,7 88 0,89 7,5
АИР100S4 3 1500 23,0/23,2 6,7 82 0,83 7
АИР100L4 4 1500 29,0/29,2 8,5 85 0,84 7
АИР100L6 2,2 1000 27,1/27,3 5,6 81 0,74 6
АИР100L8 1,5 750 23,5/29,0 4 76 0,76 3,7
АИР112M2 7,5 3000 49 14,7 87,5 0,88 7,5
АИР112M4 5,5 1500 49 11,3 85,5 0,86 7
АИР112MA6 3 1000 43 7,4 81 0,76 6
АИР112MB6 4 1000 48 9,1 82 0,81 6
АИР112MA8 2,2 750 43,5 6,16 76,5 0,71 6
АИР112MB8 3 750 48,5 7,8 79 0,74 6
АИР132M2 11 3000 77,5 21,1 88 0,9 7,5
АИР132S4 7,5 1500 70 15,1 87,5 0,86 7,5
АИР132M4 11 1500 83,5 22,2 88,5 0,85 7,5
АИР132S6 5,5 1000 68,5 12,3 85 0,8 7
АИР132M6 7,5 1000 81,5 16,5 85,5 0,81 7
АИР132S8 4 750 68,5 10,5 83 0,7 6
АИР132M8 5,5 750 82 13,6 83 0,74 6
АИР160S2 15 3000 116 30 88 0,86 7,5
АИР160M2 18,5 3000 130 35 90 0,88 7,5
АИР160S4 15 1500 125 29 89 0,87 7
АИР160M4 18,5 1500 142 35 90 0,89 7
АИР160S6 11 1000 125 23 87 0,82 6,5
АИР160M6 15 1000 155 31 89 0,82 7
АИР160S8 7,5 750 125 18 86 0,73 5,5
АИР160M8 11 750 150 26 87 0,75 6,5
АИР180S2 22 3000 160 41,5 90,5 0,89 7
АИР180M2 30 3000 180 55,4 91,5 0,9 7,5
АИР180S4 22 1500 170 42,5 90,5 0,87 7
АИР180M4 30 1500 190 57 92 0,87 7
АИР180M6 18 1000 180 36,9 89,5 0,85 6,5
АИР180M8 15 750 180 31,3 89 0,82 5,5
5А200M2 37 3000 220 71 91 0,87 7
5А200L2 45 3000 240 84 92 0,88 7,5
5A200M4 37 1500 245 68,3 92,5 0,89 7,5
5А200L4 45 1500 270 83,1 92,5 0,89 7,5
5А200M6 22 1000 225 44 90 0,83 6,5
5А200L6 30 1000 250 59,6 90 0,85 6,5
5А200M8 18,5 750 225 39 89 0,81 6
5А200L8 22 750 250 45,9 90 0,81 6
5А225M2 55 3000 320 99,3 92,5 0,91 7,5
5А225M4 55 1500 335 101 93 0,89 7
5А225M6 37 1000 305 72,7 91 0,85 6,5
5А225M8 30 750 305 62,2 90,5 0,81 6
АИР250S2 75 3000 425 134,6 93 0,91 7,5
5АM250M2 90 3000 455 160 93 0,91 7,5
5АM250S4 75 1500 450 137,8 94 0,88 7,5
5АM250M4 90 1500 480 163 94 0,89 7,5
5АM250S6 45 1000 390 87 92,5 0,85 6,5
5АM250M6 55 1000 430 105 92,5 0,86 6,5
5АM250S8 37 750 400 77,9 92,5 0,78 6
5АM250M8 45 750 430 93,6 92,5 0,79 6
5АM280S2 110 3000 720 - 94,3 0,93 -
5АM280M2 132 3000 770 - 94,7 0,93 -
5АM280S4 110 1500 790 196 95,3 0,87 6,5
5АM280M4 132 1500 885 230 95,5 0,88 6,5
5АM280S6 75 1000 745 137 94,5 0,86 6,5
5АM280M6 90 1000 780 164 94,5 0,86 6,5
5АM280S8 55 750 725 106 93,9 0,85 6
5АM280M8 75 750 790 141 93,8 0,84 6
5АM280S10 37 600 710 78,2 92,4 0,81 6
5АM280M10 45 600 760 94,6 92,5 0,81 6
АИР315S2 160 3000 940 279 94.5 0,92 7,2
АИР315M2 200 3000 1040 339 95 0,94 7,2
АИР315S4 160 1500 940 286 94,5 0,91 5,5
АИР315M4 200 1500 1040 352 95,5 0,92 5,5
АИР315S6 110 1000 940 200 93,5 0,9 6
АИР315M6 132 1000 1040 239 94 0,9 6,5
АИР315S8 90 750 940 173 93,5 0,85 6
АИР315M8 110 750 1040 209 93,5 0,85 6
АИР315S10 55 600 940 115 92,5 0,79 6,5
АИР315M10 75 600 1040 155 92,5 0,8 6
АИР315S12 45 500 940 101 91 0,75 6
АИР315M12 55 500 1040 123 91,5 0,75 6
АИР355S4 250 1500 1280 437 94,5 0,92 7
АИР355M4 315 1500 1480 544 94,5 0,93 7
АИР355S6 160 1000 1280 288 94 0,9 6,5
АИР355M6 200 1000 1480 358 94,5 0,9 6,5
АИР355S8 132 750 1280 252 93,5 0,85 6
АИР355M8 160 750 1480 306 93,5 0,85 6
АИР355S10 90 600 1280 178 92,5 0,83 6
АИР355M10 110 600 1480 217 93 0,83 6
АИР355S12 75 500 1280 164 91 0,76 6
АИР355M12
 90 500 1480 196 92 0,76 6
Онлайн консультация
Поддержка: Здравствуйте! Как мы можем Вам помочь?
Задайте свой вопрос, и мы постараемся ответить Вам в этой форме как можно быстрее
Контакты
Адрес

Россия, г. Новосибирск, ул. Тайгинская д.2 офис 8

info@ptsnsk.ru

+7(383)380-52-25

© ПромТехСоюз.
