Синхронные электродвигатели

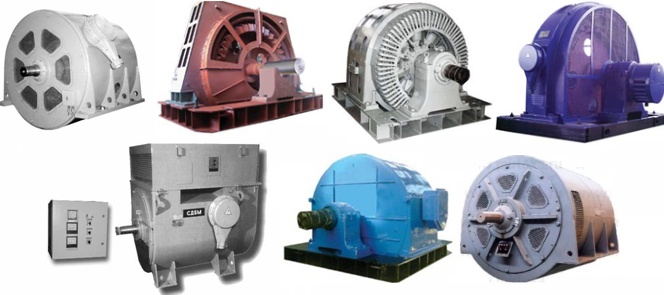

синхронные двигатели

Синхронные электродвигатели серии СДН, СДНЗ, СДСЗ предназначены для привода механизмов, не требующих регулирования частоты вращения (вентиляторов, насосов, дефибреров, рубительных машин и др.).

Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 600 В, 10000 В и 11000 В.

Пуск электродвигателей асинхронный, прямой, от полного напряжения сети с включенным в цепь обмотки возбуждения разрядным сопротивлением. В процессе пуска среднее напряжение на зажимах двигателей должно быть не менее 0,85 Unom, минимальное в начале пуска не ниже 0,7-0,8 Unom (для различных типов электродвигателей).

Двигатели допускают два пуска подряд с интервалом между ними 5 мин из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее двух часов.

В синхронных двигателях предусмотрен контроль температуры обмотки и сердечника статора, подшипников и воды на входе и выходе воздухоохладителей.

Изоляционные материалы обмотки статора класса нагревостойкости не ниже «В».

Обмотка статора соединяется в звезду и имеет шесть концов, выведенных в фундаментальную яму, двигателей СДН2-18-64-12УХЛ4 в коробку выводов.

Возбуждение электродвигателей осуществляется от тиристорных возбудителей с системой управления и автоматического регулирования тока возбуждения.

Структура условного обозначения:

СДНЗ-1600-Х-ZZУХЛ4

Пример: СДНЗ-1600-10-300УХЛ4

  • С - синхронный
  • Д – двигатель
  • Н, С – нормальный, специальный
  • З – закрытого исполнения
  • 1600 – мощность, кВТ
  • Х – напряжение, кВ
  • ZZ – число оборотов в мин.
  • УХЛ4 – климатическое исполнение и категория размещения

СДНЗ2-XXX-YY-ZУХЛ4

Пример: СДНЗ2-19-104-10УХЛ4

  • С - синхронный
  • Д – двигатель
  • Н, С – нормальный, специальный
  • З – закрытого исполнения
  • 1600 – мощность, кВТ2 вторая серия
  • ХХХ – габарит
  • Z – число полюсов
  • УХЛ4 – климатическое исполнение и категория размещения

Техническая характеристика электродвигателей серии СДН, СДНЗ, СДСЗ

Тип двигателя Мощность, кВт Напряжение, В Частота вращения об/мин КПД % Коэффициент мощности Напряжение возбуждения, В Ток возбуждения, А Масса, кг
СДС3-17-64-6УХЛ4 4000 10000 1000 95,1 0,9 76 290 28800
СДН-15-64-6Т4 2500 6000 1000 96 0,9 65 270 12000
СДС3-17-64-6Т4 4000 11000 1000 95 0,9 78 295 28800
СДН32-19-104-10УХЛ4 8000 10000 600 97,5 0,9 121 255 41000
СДС3-1600-10-500УХЛ4 1600 10000 500 93,6 0,9 88 260 21500
СДС2-18-64-12УХЛ4 2500 6000 500 96,2 0,9 75 260 17000
СДН32-20-49-20УХЛ4 3150 6000 300 96 0,9 120 255 22000
СДС3-1600-6-300УХЛ4 1600 6000 300 95 0,9 105 185 31700
СДС3-1600-10-300УХЛ4 1600 10000 300 94,6 0,9 102 184 31500
СДН32-19-49-24УХЛ4 1600 6000 250 95,3 0,9 105 260 17000
СДС3-17-41-12УХЛ4 1600 10000 500 93,6 0,9 88 260 23000
СДС3-17-64-6УХЛ4 4000 6000 1000 95,6 0,9 71 270 28800
СДН3-14-59-8Т3 800 10000 750 95 0,9 40 200 7900
СДС3-2500-10-1000УХЛ4 2500 10000 1000 96,4 0,9 65 240 15500
СДС3-17-76-12УХЛ4 3200 10000 500 96 0,9 92 243 37800
СДС3-20-49-60УХЛ4 2000 10000 100 93,5 0,9 196 275 46500
СДН3-17-59-8УХЛ4 4000 10000 750 96 0,9 100 278 28700
СДН3-17-49-12УХЛ4 2500 6000 500 95,5 0,9 94 298 22000
СДН3-17-59-12УХЛ4 3200 6000 500 96 0,9 80 309 22400
СДН3-18-91-12УХЛ4 6300 10000 500 96,4 0,9 122 272 50100
СДН3-18-61-16УХЛ4 4000 6000 375 96 0,9 138 280 37000
СДН3-18-94-16УХЛ4 6300 6000 375 96,5 0,9 155 305 50300
СДУ-17-61-16УХЛ4 4000 6000 375 95,9 0,9 114 315 29100
СДН2-16 800-2000 6000 500-1000   0,9
СДН2-17 315-4000 6000 300-1000   0,9
СДН32-16 800-2000 6000 500-1000   0,9
СДН32-17 315-4000 6000 300-1000   0,9



электродвигатель СДН2

sdn2

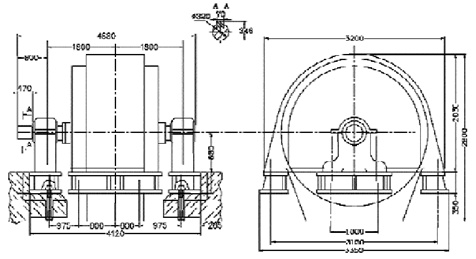

электродвигатель СДН3

sdn32

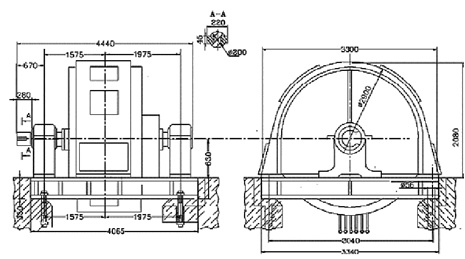

электродвигатель СДС3

sds3

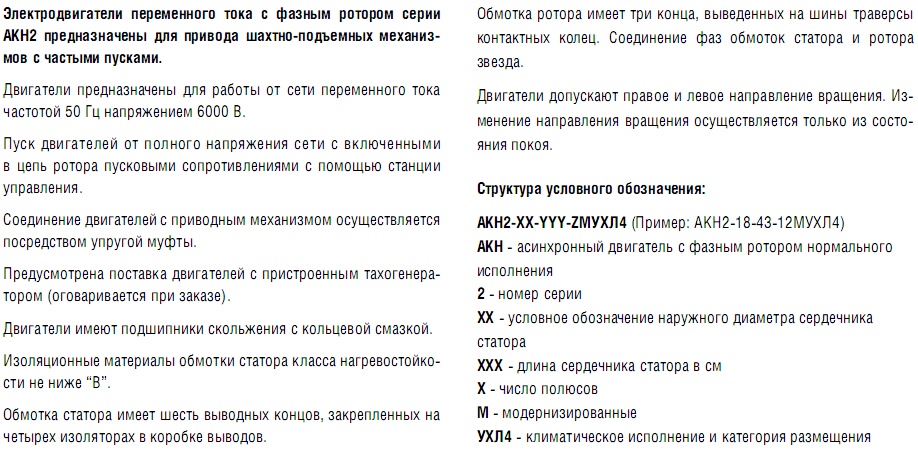

Электродвигатели синхронные серии АКН2

akn000002

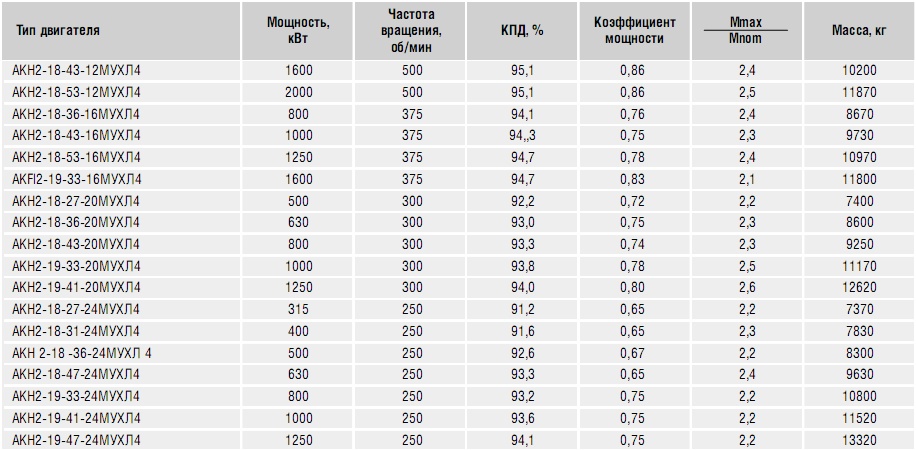

Техническая характеристика электродвигателей серии АКН2-18, АКН2-19

akn002



akn2

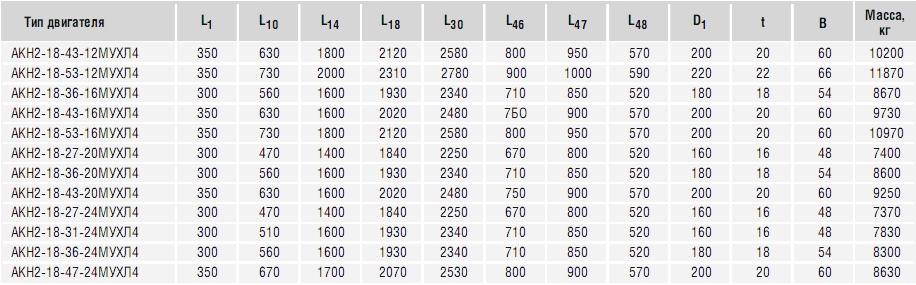

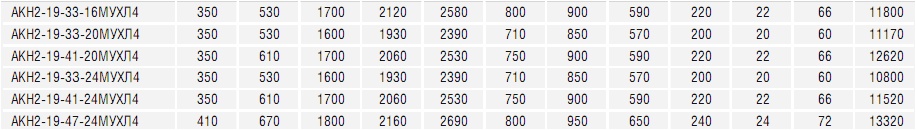

Габаритноустановочные размеры электродвигателей серии АКН2-18, АКН2-19

akn0002
akn00002



Электродвигатели синхронные серии АКН-4

Двигатели трехфазного тока с фазным ротором предназначены для комплектации привода механизмов с
регулированием частоты вращения и механизмов с тяжелыми условиями пуска (вентиляторов с большими
моментами инерции рабочего колеса, шахтных подъемников и др.).

Режим работы SI по ГОСТ 183-74.
Степень защиты IP21 по ГОСТ 17494-87.
Способ охлаждения ICA01 по ГОСТ20459-87.
Климатическое исполнение и категория размещения УЗ или ТЗ по ГОСТ 15150-69.

Техническая характеристика электродвигателей серии АКН-4

Тип
двигателя
Мощность,
кВт
Напряжение,
В
Частота
вращения
синхронная,
об/мин
Ммакс./ Мном. Масса,
кг
АКН-4-15-45-6УЗ 1000 6000 1000 2,3 4500
АКН-4-15-57-6УЗ 1250 6000 1000 2,3 5050
АКН-4-16-45-6УЗ 1600 6000 1000 2,3 5900
АКН-4-16-57-6УЗ 2000 6000 1000 2,3 6700
АКН-4-15-45-8УЗ 800 6000 750 2,3 4500
АКН-4-15-57-8УЗ 1000 6000 750 2,3 5050
АКН-4-16-45-8УЗ 1250 6000 750 2,2 5800
АКН-4-16-57-8УЗ 1600 6000 750 2,2 6500
АКН-4-16-69-8УЗ 2000 6000 750 2,2 7300
АКН-4-15-45-10УЗ 630 6000 600 2,3 4450
АКН-4-15-57-10УЗ 800 6000 600 2,3 5000
АКН-4-16-45-10УЗ 1000 6000 600 2,3 5600
АКН-4-16-57-10УЗ 1250 6000 600 2,3 6300
АКН-4-17-45-10УЗ 1600 6000 600 2 8250
АКН-4-17-57-10УЗ 2000 6000 600 2 9450
АКН-4-16-33-12УЗ 500 6000 500 2,3 4800
АКН-4-16-38-12УЗ 630 6000 500 2,3 5100
АКН-4-16-45-12УЗ 800 6000 500 2,3 5500
АКН-4-17-38-12УЗ 1000 6000 500 2,3 7550
АКН-4-17-45-12УЗ 1250 6000 500 2,3 8200
АКН-4-17-24-16УЗ 315 6000 375 2,6 5450
АКН-4-17-24-16УЗ 400 6000 375 2,3 5450
АКН-4-17-28-16УЗ 500 6000 375 2,3 5900
АКН-4-17-33-16УЗ 630 6000 375 2,3 6250
АКН-4-17-28-20УЗ 315 6000 300 2,3 5900
АКН-4-17-33-20УЗ 400 6000 300 2,3 6200



akn

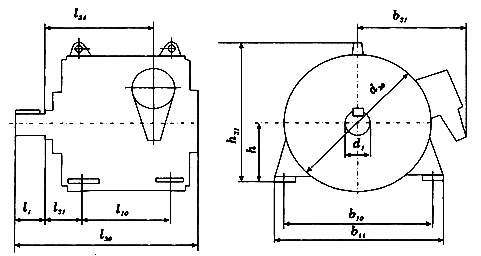

Габаритноустановочные размеры электродвигателей серии АКН-4

Тип Размеры в мм
b10 b11 b31 d1 d30 l1 l10 l30 l31 l34 h h31
АКН-4-15-45-6УЗ 1400 1500 900 160 1300 300 1120 2525 355 1380 500 1285
АКН-4-15-57-6УЗ 1400 1500 900 160 1300 300 1250 2645 355 1500 500 1285
АКН-4-15-45-8УЗ 1400 1500 900 160 1300 300 1120 2525 355 1380 500 1285
AKH-4-15-57-8УЗ 1400 1500 900 160 1300 300 1250 2645 355 1500 500 1285
АКН-4-15-45-10УЗ 1400 1500 900 160 1300 300 1120 2525 355 1380 500 1285
AKH-4-15-57-10УЗ 1400 1500 900 160 1300 300 1250 2645 355 1500 500 1285
АКН-4-16-45-6УЗ 1500 1700 995 200 1500 350 1120 2595 375 1400 630 1515
AKH-4-16-57-6УЗ 1500 1700 995 200 1500 350 1250 2715 375 1520 630 1515
AKH-4-16-45-8УЗ 1500 1700 995 200 1500 350 1120 2595 375 1400 630 1515
AKH-4-16-57-8УЗ 1500 1700 995 200 1500 350 1250 2715 375 1520 630 1515
AKH-4-16-69-8УЗ 1500 1700 995 200 1500 350 1400 2855 375 1660 630 1515
AKH-4-16-45-10УЗ 1500 1700 995 200 1500 350 1120 2595 375 1400 630 1515
AKH-4-16-57-10УЗ 1500 1700 995 200 1500 350 1250 2715 375 1520 630 1515
AKH-4-16-33-12УЗ 1500 1700 995 200 1500 350 900 2415 375 1220 630 1515
AKH-4-16-38-12УЗ 1500 1700 995 200 1500 350 1000 2505 375 1310 630 1515
AKH-4-16-45-12УЗ 1500 1700 995 200 1500 350 1120 2595 375 1400 630 1515
AKH-4-17-45-10УЗ 1800 2000 1135 200 1800 350 1120 2595 375 1400 630 1665
AKH-4-17-57-10УЗ 1800 2000 1135 200 1800 350 1250 2715 375 1520 630 1665
AKH-4-17-38-12УЗ 1800 2000 1135 200 1800 350 1000 2505 375 1310 630 1665
AKH-4-17-45-12УЗ 1800 2000 1135 200 1800 350 1120 2595 375 1400 630 1665
AKH-4-17-24-16УЗ 1800 2000 1135 200 1800 350 800 2295 375 1100 630 1665
AKH-4-17-28-16УЗ 1800 2000 1135 200 1800 350 800 2335 375 1140 630 1665
AKH-4-17-33-16УЗ 1800 2000 1135 200 1800 350 900 2415 375 1220 630 1665
AKH-4-17-28-20УЗ 1800 2000 1135 200 1800 350 800 2335 375 1140 630 1665
AKH-4-17-33-20УЗ 1800 2000 1135 200 1800 350 900 2415 375 1220 630 1665



Электродвигатели синхронные серии СДБМ

Предназначены для работы от сети переменного тока частотой 50 Гц.

Номинальное напряжением двигателей 6000 В, коэффициент мощности (емкостной) 0,9.

Двигатели поставляются в комплекте со шкафом управления. Шкаф управления одностороннего обслуживания,
подвесной, в нем смонтированы устройство управления двигателем и измерительная аппаратура.

Вид климатического исполнения – УХЛ2.

Режим работы двигателей с насосом – продолжительный S1,
Режим работы двигателей с лебедкой – перемежающийся S6.

Конструктивное исполнение двигателей – IM1003.

Способ охлаждения двигателей – ICA01.

Охлаждение шкафа управления – естественное, воздушное.

Степень защиты двигателей – IP24., шкафа управления – IP44.

Техническая характеристика электродвигателей серии СДБМ

Серия Мощность,
кВт
Частота,
об/мин
Напряжение,
В
Частота сети,
Гц
КПД, % cos Ток статора,
А
Mmax/Mnom Ms Mnom IКi Inom Масса,кг
СДБМ 99/39 -8УХЛ2 500 750 6000 50 94.3 0.9 57 2,2 2,2 - 4450
СДБМ 99/46 -8УХЛ2 630 750 6000 50 94.7 0.9 71 2,2 2,2 - 3960

cdbm

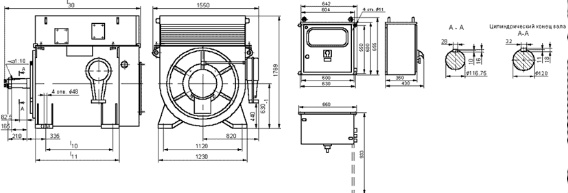

Габаритноустановочные размеры электродвигателей серии СДБМ

Серия l10 l11 l30
ДБМ 99/46 -8УХЛ2 800 1085 1771
СДБМ 99/39 -8УХЛ2 900 1185 1871



Электродвигатели синхронные серии СДВ

Двигатели СДВработают от сети переменного тока частотой 50 Гц,напряжением 6000В в продолжительном режимеS1.

Категория размещения двигателей 3, степень защиты IP00.

Возбуждение двигателей от тиристорных возбудителей.

Выполняются на подшипниках скольжения с кольцевой смазкой, с одним или двумя концами вала.

Выводные концы обмотки статора могут располагаться в коробке выводов или направляться вниз, в фундаментную яму.

Охлаждение двигателей в режиме самовентиляции.

Техническая характеристика электродвигателей серии СДВ

Серия Мощность,
кВт
Частота,
об/мин
Напряжение,
В
Частота сети,
Гц
КПД, %
СДВ 600 16-41-16УЗ 1000 375 6000 50 94.1
СДВ 600 16-64-12УЗ 2000 500 6000 50 95.3
СДВ 600 16-51-12УЗ 1600 500 6000 50 95.3
СДВ 600 16-41-12УЗ 1250 500 6000 50 94.5
СДВ 600 15-49-12УЗ 800 500 6000 50 94
СДВ 600 15-34-12УЗ 500 500 6000 50 93
СДВ 600 15-64-10УЗ 1600 600 6000 50 95.2
СДВ 600 15-64-10УЗ 1250 600 6000 50 95.3
СДВ 600 15-49-10УЗ 1000 600 6000 50 94.8
СДВ 600 15-39-10УЗ 800 600 6000 50 94.3

cdv

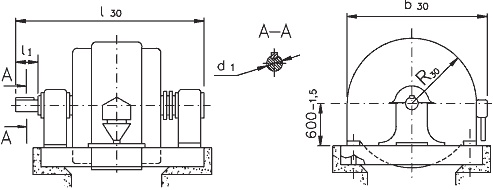

Габаритноустановочные размеры электродвигателей серии СДВ

Серия b30 l30 l1 d1
СДВ 600 15-39-10УЗ 2115 2230 300 160k6
СДВ 600 15-49-10УЗ 2115 2420 300 180k6
СДВ 600 15-64-10УЗ 2115 2540 300 180k6
СДВ 600 15-34-12УЗ 2115 2120 300 160k6
СДВ 600 15-49-12УЗ 2115 2490 350 220 k6
СДВ 600 16-41-12УЗ 2500 2380 350 200 k6
СДВ 600 16-51-12УЗ 2500 2560 350 220 k6
СДВ 600 16-64-12УЗ 2500 2850 410 240 k6
СДВ 600 16-41-16УЗ 2500 2450 350 220 k6



Электродвигатели синхронные серии СД

Электродвигатели синхронные трехфазные со статической системой возбуждения общего назначения.

Предназначены для привода механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы и др.).
Работают от сети переменного тока частота - 50 Гц.,с номинальным напряжением двигателя - 6000 В, коэффициентом
мощности (при опережающем токе) - 0,9.

Комплектуется - тиристорным возбудительным устройством (ТВУ).

Вид климатического исполнения – У3, О4.
Номинальный режим работы – продолжительный S1.
Конструктивное исполнение двигателей – IM1001.
Способ охлаждения двигателей – IC01.
Степень защиты двигателей – IP21.


Техническая характеристика синхронных электродвигателей серии СД

Тип двигателя Мощность, кВт Частота вращения об/мин Масса, кг Частота сети Гц Напряжение В
СД2 (6000) 85/47 -8У3 500 750 2650 50 6000
СД2 (6000) 85/40 -8У3 400 750 2325 50 6000
СД2 (6000) 74/49 -8У3 315 750 2130 50 6000
СД2 (6000) 85/57 -6О4 710 1000 2945 50 6000
СД2 (6000) 85/47 -10О4 355 600 2565 50 6000
СД2 (6000) 85/40 -10О4 280 600 2310 50 6000
СД2 (6000) 74/47 -6О4 355 1000 2060 50 6000
СД2 (6000) 85/57 -6У3 800 1000 2945 50 6000
СД2 (6000) 85/47 -10У3 400 600 2565 50 6000
СД2 (6000) 85/40 -10У3 315 600 2310 50 6000
СД2 (6000) 74/47 -6У3 400 1000 2060 50 6000
СД2 (6000) 85/57 -10О4 450 600 2925 50 6000
СД2 (6000) 85/45 -6О4 560 1000 2420 50 6000
СД2 (6000) 85/37 -6О4 450 1000 2240 50 6000
СД2 (6000) 74/41 -6О4 280 1000 905 50 6000
СД2 (6000) 85/57 -10У3 500 600 2925 50 6000
СД2 (6000) 85/45 -6У3 630 1000 2420 50 6000
СД2 (6000) 85/37 -6У3 500 1000 2240 50 6000
СД2 (6000) 74/41 -6У3 315 1000 905 50 6000
СД2 (6000) 85/57 -8О4 560 750 3030 50 6000
СД2 (6000) 85/47 -8О4 450 750 2650 50 6000
СД2 (6000) 85/40 -8О4 355 750 2325 50 6000
СД2 (6000) 74/49 -8О4 280 750 2130 50 6000
СД2 (6000) 85/57 -8У3 630 750 3030 50 6000
